Serie de receptores y antenas antiinterferencias CRPA GNSS

Soluciones antiinterferencias GNSS multi-elementos fiables-para vehículos aéreos no tripulados, vehículos y sistemas marítimos

Descripción general

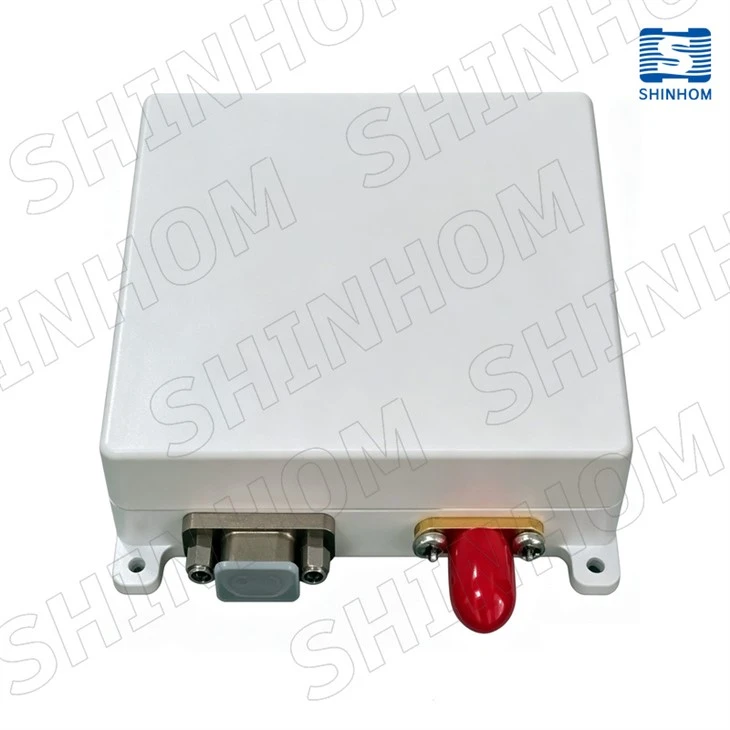

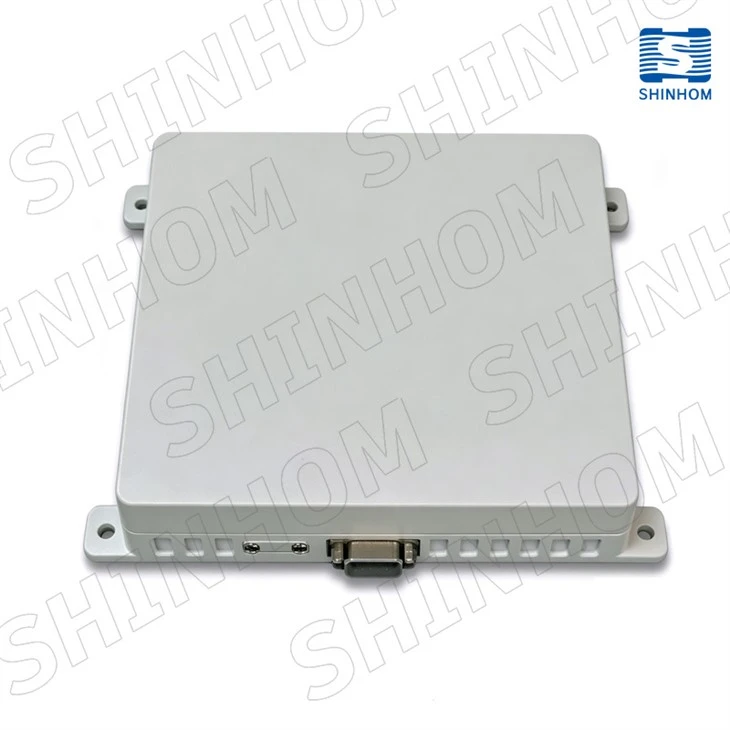

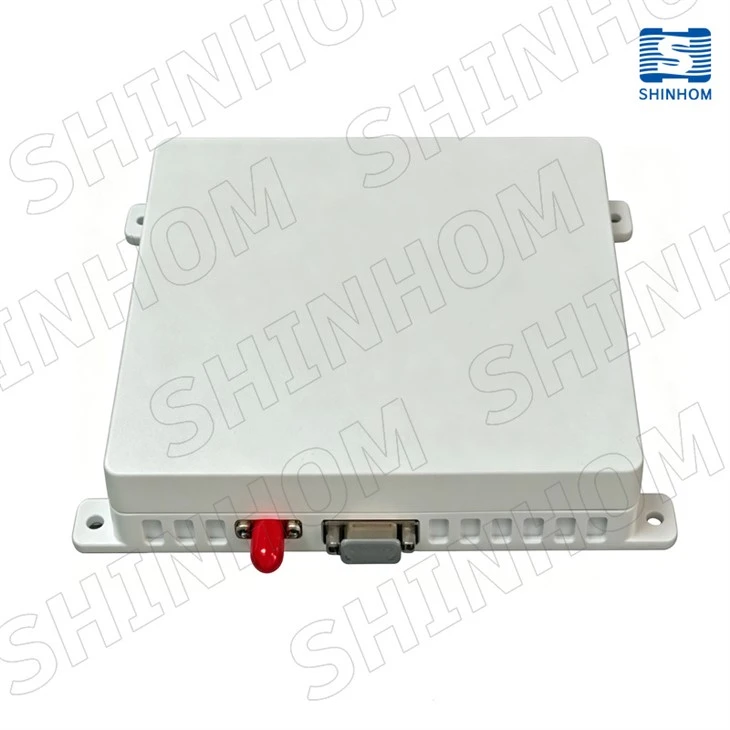

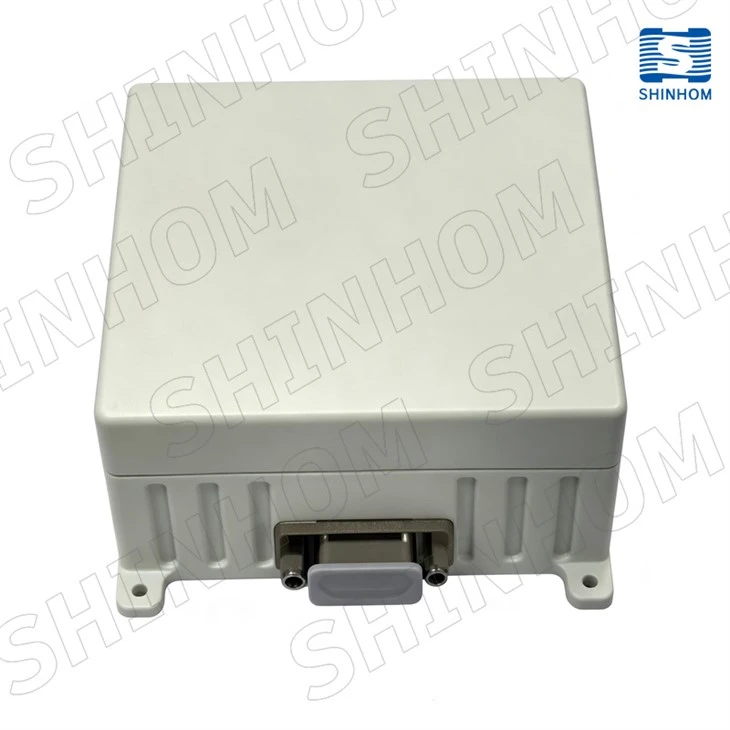

ShinhomSerie CRPA GNSS Anti-interferenciasOfrece antenas y receptores de 4 elementos, 8 elementos y dobles de 4 elementos diseñados paraNavegación por satélite de alta-precisión en entornos electromagnéticos desafiantes.. UtilizandoAntena de patrón de recepción controlada (CRPA)tecnología yFiltrado adaptativo de frecuencia espacial (SFAP), estos dispositivos suprimen eficazmente las interferencias de banda estrecha y ancha, lo que garantiza un posicionamiento confiable en vehículos aéreos no tripulados, vehículos aéreos, embarcaciones marítimas y aplicaciones logísticas de alta-seguridad. CRPA GNSS Anti-Jamming Antenna and Receiver Series - 4-Element, 8-Element, Dual 4-Element Models

Ventajas clave:

Blindaje completo para entornos industriales y tácticos

Amplio rango de voltaje y sólida protección anti-sobretensión

Ligero, compacto y fácil de integrar

DroneCAN, NMEA0183 y interfaces de puerto serie para una integración flexible

Características clave

Supresión de múltiples-interferencias:1–7 interferencias según el modelo

Tecnología CRPA + SFAP:Formación de haces adaptativa para una máxima anti-interferencia

Amplio voltaje y seguridad:Entrada de 5 V–36 V, protección contra sobretensión y polaridad inversa

Diseño compacto y resistente:Ligero, totalmente blindado, de grado industrial-

Interfaces flexibles:SMA RF, puerto serie, bus CAN (DroneCAN) para controladores de vuelo

Alta precisión:Horizontal 6 m / Vertical 8 m (sin atascos), Horizontal 10 m / Vertical 10 m (con atascos)

Serie de productos y especificaciones

(Descargue la hoja de datos PDF completa del modelo 11✉️)

Serie de 4 elementos

Modelo	Tipo	Bandas GNSS	Anti-interferencias	Fuerza	Dimensiones (mm)	Peso	PDF
FD-MC1406	Antena	GPS L1, BeiDou B1, Galileo E1	1 Mayor o igual a 105dBc / 3 Mayor o igual a 95dBc	5V	65×65×19.4	Menor o igual a 140g	✉️
FD-MC1406D	Receptor	GPS L1, BeiDou B1, Galileo E1	Igual que arriba	9–36V	65×65×24.2	Menor o igual a 150g	✉️
FD-MC1406E	Receptor	GPS L1, BeiDou B1, Galileo E1	Igual que arriba	5V	65×65×31.8	Menor o igual a 200g	✉️
FD-MC1410	Antena	L1/B1/E1, B3, L2 (opcional)	1 Mayor o igual a 110dBc / 3 Mayor o igual a 100dBc	5V	100×100×25	Menor o igual a 300g	✉️
FD-MC1410D	Receptor	L1/B1/E1, B3, L2 (opcional)	Igual que arriba	9–36V	100×100×25	Menor o igual a 320g	✉️

Nota:FD-MC1406E incluye unbrújula magnéticay apoyaDroneCANpara la integración de vehículos aéreos no tripulados.

Serie de 8 elementos

Modelo	Tipo	Bandas GNSS	Anti-interferencias	Fuerza	Dimensiones (mm)	Peso	PDF
FD-MC1813	Antena	GPS L1/B1/E1 o B3	1 Mayor o igual a 110dBc / 7 Mayor o igual a 85dBc	9–36V	150×130×24.5	Menor o igual a 520g	✉️
FD-MC1813D	Receptor	GPS L1/B1/E1 o B3	Igual que arriba	9–36V	150×150×24.5	Menor o igual a 540g	✉️
FD-MC1815	Antena	GPS L1/B1/E1 o B3	Igual que arriba	9–36V	150×150×24.5	Menor o igual a 520g	✉️
FD-MC1815D	Receptor	GPS L1/B1/E1 o B3	Igual que arriba	9–36V	150×150×24.5	Menor o igual a 600g	✉️

Serie dual de 4 elementos

Modelo	Tipo	Bandas GNSS	Anti-interferencias	Fuerza	Dimensiones (mm)	Peso	PDF
FD-MC2413	Antena	L1/B1/E1 + B3/L2/G1	1 Mayor o igual a 105–110 dBc / 3 Mayor o igual a 95–100 dBc	9–36V	150×130×24.5	Menor o igual a 520g	✉️
FD-MC2413D	Receptor	L1/B1/E1 + B3/L2/G1	Igual que arriba	9–36V	150×130×24.5	Menor o igual a 540g	✉️

SoportesAnti-interferencia independiente y simultánea en dos bandas de frecuencia

Precisión y sincronización (modelos de receptor)

Jamming-Posicionamiento libre:Horizontales 6m, Verticales 8m

Bajo interferencia:Horizontales 10m, Verticales 10m

Precisión de velocidad: 0.2 m/s (95%)

Arranque en frío:Menor o igual a 40 años |Inicio en caliente:Menor o igual a 8-15 s

Protocolos de salida:NMEA0183, Unicore, DroneCAN

Características ambientales y físicas

Temperatura de funcionamiento:-40 grados a +65 grados

Temperatura de almacenamiento:-55 grados a +75 grados

Humedad:96% a 40 grados

Color:Blanco

Protección:Sobretensión y polaridad inversa

Aplicaciones típicas

UAV de ala fija-y rotativos

Vehículos y embarcaciones no tripulados

Defensa de convoyes y seguridad de navegación

Logística-de alta gama y navegación de precisión

Sistemas de misiones especiales que requieren antiinterferencias multi-frecuencia-

Notas de conexión

Reemplaza las antenas activas convencionales

Importante:Asegúrese de que el equipo conectado nono suministrar energíaa la interfaz RF para evitar daños

Integración directa con controladores de vuelo UAV a través deDronCAN/autobús CANapoyado.

(Incluye especificaciones, dimensiones, potencia, peso y rendimiento anti-interferencias para los 11 modelos✉️)
