inductor con plomoTienen bajo costo, gran volumen, amplia gama de inductores y tipos completos. Es adecuado para productos con placa de circuito incorporada de gran tamaño. Por ejemplo: estéreo, electrodomésticos, DVD para automóvil, etc.
Clasificación de inductores de plomo: inductores de anillo de color, inductores de fuente H, inductores de tres pines, inductores horizontales, inductores de modo común, inductores toroidales.
1. Los inductores de anillo de color, comúnmente utilizados como elementos de memoria, se conectan en paralelo con condensadores electrolíticos para formar circuitos sintonizados LC. El principio básico de funcionamiento es cargar, descargar, rectificar u oscilar, con sintonización y selección de frecuencia.
2.Inductor de fuente, generalmente utilizado para la coincidencia de circuitos y control de calidad de la señal, conectado con la fuente de alimentación, el estrangulador, el transformador, el filtrado, la resonancia y otras funciones.
3. La inductancia toroidal, generalmente utilizada en circuito reductor CC/CC, circuito resonante LC o con el condensador para formar un circuito de filtro LC, tiene la función de conversión de inducción electromagnética.
| Familias de productos | 1. AIRE | 2. Sede | 3. HCL | 4. LCHA |
| 5. LCHB | 6. LGA | 7. LGB-C | 8. LGS | |
| 9. LTM | 10.RC | 11. AIFC |

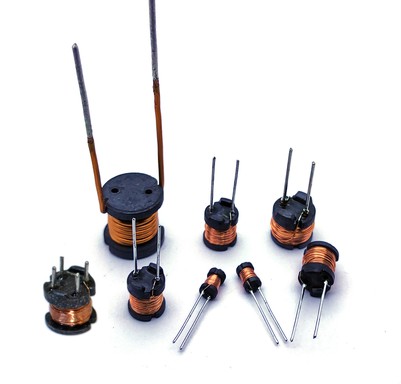

Choques de potencia radiales de alta corriente con orificio pasante
CARACTERÍSTICAS:
· Inductor de potencia de perfil bajoInductor de potencia con plomo DCR bajo
· Temperatura de funcionamiento: -20 a 85 grados Celsius (contiene bobina calefactora)
· Inspección de apariencia: sin defectos externos mediante inspección visual
· Resistencia al calor de la soldadura por reflujo: 240 Resistencia aislante:
más de 100 M ohmios a 100 V CC entre el cable y el núcleo
· Rigidez dieléctrica: sin ruptura dieléctrica a 100 V CC para uno
minuto entre el alambre y el núcleo
· Característica de temperatura: coeficiente de inductancia (0 a 2,000) x 10-6/(-25 a +80)
desviación de inductancia dentro de ±5.0%, después de 96 horas
· Característica de humedad: en 90 a 95% de humedad relativa a 40 ±2
y una hora de secado en condiciones normales.
· Desviación de inductancia dentro de ±5.0% después de la vibración durante una hora
· Resistencia a la vibración: en cada una de las tres orientaciones en vibración de barrido
(10-55-10Hz) con amplitud de 1,5 mm pp
APLICACIONES:
· Conmutación de potencia de salida y circuitos de alisado.
· Se utiliza como bobina de choque para SMP de alta frecuencia.
· Contramedida contra ondulaciones de picos.
· Convertidores CC/CC.
· Dispositivos IP y OP
Serie en esta familia.
| Producción en serie | L(µH) | DCR máx. (Ω) | IDC máx. (A) | |
| AIRE 01 | 1.0-560 | 0.003-0.696 | 0.8-9.0 | ✉ |
| AIRE 02 | 1.0-2200 | 0.003-1.54 | 0.8-11.4 | ✉ |
| AIRE 03 | 1.0-4700 | 0.003-1.86 | 1.0-21.0 | ✉ |
| AIRE 04 | 1.8-15000 | 0.002-3.39 | 1.3-27.0 | ✉ |

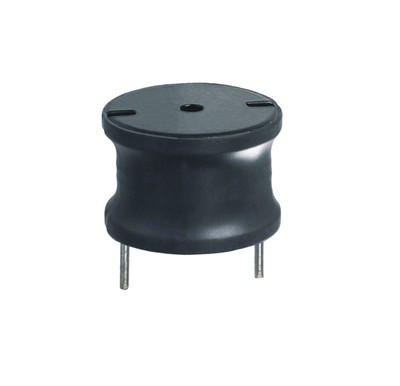

| AIRD04A | 2.2-3900 | 0.0028-1.38 | 1.4-28.2 | ✉ |
| AIRD05 | 1.8-15000 | 0.002-2.17 | 2.0-3.5 | ✉ |
| AIRD06 | 4.7-47000 | 0.002-6.19 | 1.4-35 | ✉ |
| AIRD06A | 2.2-10000 | 0.0021-2.75 | 1.4-34.7 | ✉ |
| AIRD07A | 1.0-6800 | 0.0018-1.854 | 1.5-44 | ✉ |
| AIRD08 | 5.6-100000 | 0.0021-6.652 | 1.4-55 | ✉ |
Inductores de potencia de alta corriente
CARACTERÍSTICAS:
·Tamaño: 15,5 mm x 11 mm x 8 mm
· Clasificación actual: hasta 50Apk
·Rango de inductancia: 0.14μH a 2,25μH
·Maneja altos picos de corriente transitorios sin saturación
·Zumbido ultrabajo gracias a la construcción compuesta
·Cumple con la directiva RoHS 2002/95/EC
·Temperatura de funcionamiento y temperatura de almacenamiento: -40 grados - +125 grados.
APLICACIONES:
·Aplicaciones PDA/portátil/escritorio/servidor
·Convertidores POL de alta corriente
·Fuentes de alimentación de bajo perfil y alta corriente.
·Dispositivos alimentados por batería
·Convertidores DC/DC en sistemas de energía distribuida
·Convertidor DC/DC para Field Programmable Gate Array (FPGA)
Serie en esta familia.
| Producción en serie | Inductancia L{{0}}(μH)±15% 0Adc | Corriente nominal de calor CC (A) | Corriente de saturación CC(A) | DCR máx. (mΩ) | |

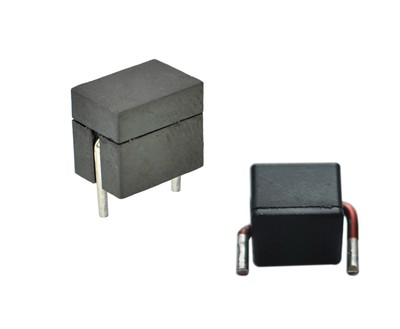

| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Choques de potencia radiales de orificio pasante
CARACTERÍSTICAS:
· Inductor de potencia con terminales axiales y radiales
· Tubo retráctil de poliolefina UL
· Inductor con plomo con núcleo de ferrita
· Alta corriente, alta confiabilidad
· Filtros de línea de CA de baja resistencia
· Inductores de estrangulación radial
· Estrangulador radial blindado
· Estranguladores de banda ancha
· Inductores fijos de cable axial
· Disponible en cantidades pequeñas, medianas y grandes.
· Temperatura ambiente de -40 grados a +85 grados con (aumento de 40 grados) corriente Irms.
· Temperatura máxima de la pieza +125 grados (ambiente + aumento de temperatura).
· Componente de temperatura de almacenamiento: -40 grados a +125 grados.
· Embalaje en bandeja o cinta: -40 grados a +80 grados
APLICACIONES:
· Filtrado de señal, EMI y filtro de fuente de alimentación.
· Convertidores/fuentes de alimentación conmutadas DC/DC para baja y media tensión
· Fuente de alimentación para LED
Serie en esta familia.
| Producción en serie | Calificación | Inductancia L(μH) | DCR(Ω) | CID(A） | |
| LCH0605 | 102-220 | 22-1000 | 0.18-7.06 | 0.13-0.90 | ✉ |
| LCH0606 | 102-220 | 22-1000 | 0.11-4.45 | 0.19-1.27 | ✉ |
| LCH0805 | 100-822 | 10-10000 | 0.07-55.7 | 0.081-2.50 | ✉ |
| LCH0807 | 100-822 | 10-10000 | 0.05-33.0 | 0.084-2.90 | ✉ |
| LCH0809 | 100-822 | 10-47000 | 0.04-96.4 | 0.038-2.60 | ✉ |
| LCH1010 | - | 68-18000 | 0.115-25 | - | ✉ |
| LCH1006-4S | - | 2.2-1000 | 0.0085-2.1 | 0.45-7.9 | ✉ |
Chokes de potencia de tubo Ul axial de orificio pasante
CARACTERÍSTICAS:
Construcción enrollada con alambre
Tubo retráctil de poliolefina
Excelentes características ambientales
Alta fiabilidad
Alta inductancia y menor RDC
Inductor de potencia con terminales axiales y radiales
Tubo retráctil de poliolefina UL
Inductor con plomo con núcleo de ferrita
Alta corriente
Alta fiabilidad
Baja resistencia
Inductores de estrangulamiento radiales
Inductores fijos de cable axial
Temperatura de funcionamiento: -55 grados a +125 grados
APLICACIONES:
Salida sin problemas en la fuente de alimentación;
Control De Picadora;
Salida fluida (LPF) en un amplificador digital de corriente grande
Circuito de suavizado de salida de fuente de alimentación de modo de conmutación;
Archivadores de interferencias electromagnéticas (EMI) e interferencias de radiofrecuencia (RFI);
Otros circuitos de oscilación
Fuentes de alimentación
Controles SCR y TRIAC
Supresión de RFI
Filtros
Reguladores de conmutación
Serie en esta familia.
| Producción en serie | L(µH) | DCR máx. (Ω) | Isat Max(A) | IDC máx. (A） | |
| LCHA0410 | 3.9-10000 | 0.06-75.0 | 52-1800 | 30-1500 | ✉ |
| LCHA0617 | 3.9-18000 | 0.019-48.3 | 0.091-7.3 | 0.039-1.7 | ✉ |
| LCHA1122 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | 0.065-4.0 | ✉ |
| LCHA1425 | 3.9-150000 | 0.007-84.3 | 0.06-47.0 | 0.070-6.0 | ✉ |
Inductancias de potencia de tubo UL radiales de orificio pasante
CARACTERÍSTICAS:
Construcción enrollada con alambre
Excelentes características ambientales
Alta fiabilidad
Alta inductancia y menor RDC
Temperatura de funcionamiento: -55 grados a +125 grados
Tubo retráctil: retardante de llama UL tipo VW-1
APLICACIONES:
Fuentes de alimentación, cargador de batería, inversor, convertidor
Coche eléctrico, Automoción
Aplicación de inicio
Médico
Control de acceso
Equipamiento IT
Seguridad CCTV
Iluminación LED
Serie en esta familia.
| Producción en serie | L(µH) | DCR(Ω) | CID (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |
Inductores axiales con revestimiento conformado de orificio pasante
CARACTERÍSTICAS:
Diseño compacto, pequeño y ligero
Contribuir a altas frecuencias Q y autorresonantes.
Recubrimiento: la resina epoxi garantiza resistencia a la humedad para una larga vida útil.
El tipo de cinta es conveniente para equipos automáticos.
Temperatura de funcionamiento: -25 grados a +105 grados
Temperatura de almacenamiento: -40 grado a +85 grado
APLICACIONES:
Electrónica de consumo como videograbadoras, televisores y equipos de audio.
Comunicaciones móviles
Equipos de comunicación portátiles.
Computadoras portátiles
Convertidores CC/CC, etc.
Televisión LCD
Serie en esta familia.
| Producción en serie | L(µH) | Tolerancia(%) | Q mín. | L Frecuencia de prueba (MHz) | SRF (MHz) | DCR(Ω) | CID (mA) | |
| LGA0204 | 0.22-220 | 10-20 | 35-40 | 0.796-25.2 | 3.5-150 | 0.4-38 | 24-400 | ✉ |
| LGA0305 | 0.22-270 | 10-20 | 35-50 | 0.796-25.2 | 2.8-150 | 0.4-19 | 65-400 | ✉ |
| LGA0307 | 0.22-1000 | 10 | 35-50 | 0.796-25.2 | 1.4-150 | 0.4-33 | 40-400 | ✉ |
| LGA0410 | 0.22-1000 | 10-20 | 30-80 | 0.796-25.2 | 1.4-300 | 0.1-14 | 100-1400 | ✉ |
| LGA0510 | 470-10000 | 10 | 20-60 | 0.252-0.796 | 0.35-1.9 | 7.7-105 | 25-126 | ✉ |
| LGA0512 | 1.0-33000 | - | 10-40 | 0.0796-7.96 | 0.2-300 | 0.022-250 | 8-3800 | ✉ |
| LGA0514 | 1.0-10000 | - | 10-35 | 0.0796-7.96 | 0.4-300 | 0.022-42 | 60-3800 | ✉ |
| LGA0612 | 470-10000 | 10 | 40-50 | 0.252-0.796 | 0.3-2.0 | 1.9-45.3 | 60-340 | ✉ |
Inductor de potencia encapsulado radial de orificio pasante
CARACTERÍSTICAS:
Carcasa de plástico
Estructura a prueba de agua Núcleo de ferrita
Excelente resistencia mecánica
Excelente soldabilidad
Alta fiabilidad
Temperatura de funcionamiento: -40 grados a +105 grados
Temperatura de almacenamiento: -40 grado a +105 grado
APLICACIONES:
VCR, PDP, LCD, televisor
Sistemas automotrices
Equipo periférico de computadora
GPS, convertidor CC/CC, módem XDSL
Juegos electrónicos
Equipo de comunicaciones
Aplicaciones Electrónicas Generales
Serie en esta familia.
| Producción en serie | L(µH) | Frecuencia de prueba (KHz) | DCR máx. (Ω) | IDC máx. (A） | |
| LGB0709C | 1.0-1500 | 1 | 0.006-5 | 0.16-5 | ✉ |
| LGB0809C | 2.2-1500 | 1 | 0.011-3.5 | 0.21-4 | ✉ |
| LGB0810C | 22-2000 | - | 0.05-3.2 | 0.23-1.3 | ✉ |
| LGB1012C | 22-2000 | - | 0.031-1.82 | 0.39-2.2 | ✉ |
| LGB1015C | 22-2000 | - | 0.03-1.90 | 0.39-2.26 | ✉ |
| LGB1112C | 3.3-15000 | 1 | 0.01-24 | 0.12-5.9 | ✉ |
| LGB1315C | 10-100000 | 1 | 0.023-10 | 0..24-5.1 | ✉ |
Inductores de potencia blindados DIP
CARACTERÍSTICAS:
Hay un escudo magnético en el exterior del inductor blindado,
Que tiene un buen efecto anti-EMI, reduce el electromagnético.
interferencia del inductor al mundo exterior, y debilita
el efecto de interferencia del campo electromagnético generado por
el circuito en otros componentes.
Inductor de potencia de construcción con blindaje magnético
Inductor de potencia de resina moldeada resistente al calor
Inductor de potencia blindado con baja DCR y gran corriente
Rango de temperatura de funcionamiento: -40 ~ 125 grados
APLICACIONES:
VCR, CA/CC Convertidores CC/CC
Cámaras de vídeo
Sistemas de comunicación
Sistemas automotrices
Televisores de cristal liquido
Proveedores de energía
Sistemas de red
Equipo periférico de computadora
Serie en esta familia.
| Producción en serie | L(µH) | DCR máx. (mΩ) | IDC máx. (A) | Corriente máxima permitida (A) | |
| LGS1213B | 10-47 | 30-100 | 4.5-10 | 4.0-8.0 | ✉ |
| LGS1218B | 10-47 | 30-100 | 4.5-10 | 5.0-10 | ✉ |
| LGS1619 | 10-47 | 8.5-30 | 3.5-10 | 7-12 | ✉ |
| LGS1622 | 10-47 | 10-30 | 5-12 | 8-11 | ✉ |
| LGS1622B | 10-47 | 20-55 | 8-15 | 6-9 | ✉ |
Bobinas de RF moldeadas sin blindaje
CARACTERÍSTICAS:
Construcción enrollada con alambre
Alta fiabilidad
Inductores fijos de cable axial
Polipropileno moldeado
Temperatura de trabajo: -55 grados a +85 grados
{{0}}~0.68uH: Núcleo de plástico termoestable
0.68~1000uH: Núcleo de ferrita
APLICACIONES:
VCR, CA/CC Convertidores CC/CC
Cámaras de vídeo
Sistemas de comunicación
Sistemas automotrices
Televisores de cristal liquido
Proveedores de energía
Sistemas de red
Equipo periférico de computadora
Serie en esta familia.
| Producción en serie | L(µH) | SRF (MHz) | DCR máx. (Ω) | IDC máx. (mA） | |

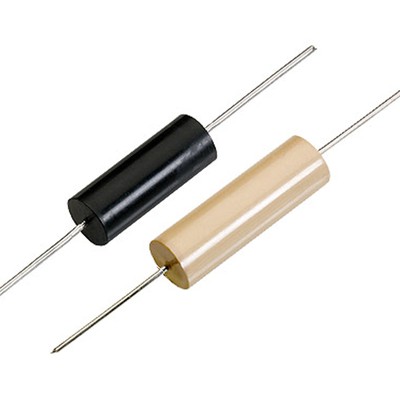

| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |

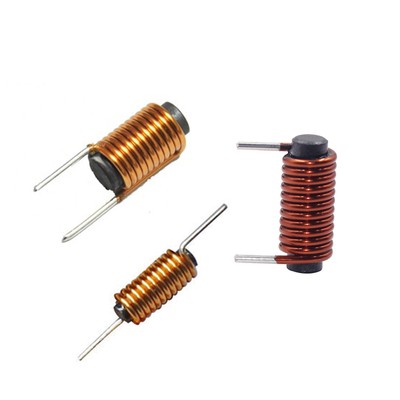

Choques de varilla radial de alta corriente con orificio pasante
CARACTERÍSTICAS:
Material de alta saturación
Tubo retráctil de poliolefina
Baja resistencia CC
Alta confiabilidad Bajo costo
Temperatura de funcionamiento: -40 grados a +105 grados
Temperatura de almacenamiento: -40 grado a +105 grado
APLICACIONES:
Reguladores de conmutación
Filtros de supresión de RFI
Controles SCR y TRIAC
Sistemas automotrices
Serie en esta familia.
| Producción en serie | L(µH) | SRF (MHz) | DCR máx. (Ω) | IDC máx. (A） | |
| RC0205 | 1.0-1.2 | 180-200 | 0.04 | 0.56 | ✉ |
| RC0310 | 1.8-4.7 | 90-160 | 0.026-0.07 | 0.76-1.90 | ✉ |
| RC0415 | 4.7-10 | 70-90 | 0.024-0.08 | 1.0-2.26 | ✉ |
| RC0520 | 10-27 | 36-60 | 0.04-0.15 | 1.0-2.65 | ✉ |
| RC0630 | 4.7-56 | 30-85 | 0.005-0.14 | 1.57-16.08 | ✉ |
Mini-inductoresBobinas planas de alta "Q"
CARACTERÍSTICAS:
Núcleo de ferrita
Construcción enrollada con alambre
Diseño estrecho para montaje denso
Alta confiabilidad, Ideal para inserción automática
Tamaño pequeño, bajo costo
Amplia gama de valores de inductancia
SRF de Q alta
APLICACIONES:
VCR, PDP, LCD, televisor
Sistemas automotrices
Equipo periférico de computadora
GPS, convertidor CC/CC, módem XDSL
Juegos electrónicos
Equipo de comunicaciones
Aplicaciones Electrónicas Generales
Serie en esta familia.
| Producción en serie | L(µH) | Frecuencia (MHz) | DCR máx. (Ω) | IDC máx. (A） | |
| AIFC1008 | 1.0-4700 | 0.25-7.9 | 0.01-29.9 | 0.11-7.0 | ✉ |
| AIFC1010 | 1.0-10000 | 0.252-7.96 | 0.015-70 | 0.07-7.0 | ✉ |
Shinhom se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestrainductor con plomo productos.
Etiqueta: inductor con plomo, fabricantes, proveedores, fábrica de inductores con plomo de China
