Línea de potencia Modo común Ahoga

El modo común de línea de alimentación se ahoga

Las obsequios CM de la línea eléctrica eliminan EMI con altos voltajes de aislamiento para cumplir con los estándares de FCC, Cisper y otros EMI / RFI.

El filtro de línea de combinación se ahoga en el modo común del filtro (cm) y el ruido del modo diferencial (DM) en un solo componente.

La mayor impedancia del modo común sobre el rango de frecuencia más amplio.

1250 VRMS, aislamiento de un minuto entre devanados.

· Supresión de alta interferencia para modo común

· Interferencias en rangos de frecuencia baja y media

· Campo callejero bajo

· Con este producto puede lograr una alta supresión de interferencias asimétricas incluso a rangos de baja frecuencia

· Filtrado de banda ancha debido a la técnica de devanado de baja capacitancia

· Diseño muy compacto

· La corriente más alta posible con tamaños pequeños

· Las tasas de interferencia asimétrica de compresión de alta interferencia también en un rango de baja frecuencia

1. CM Familia

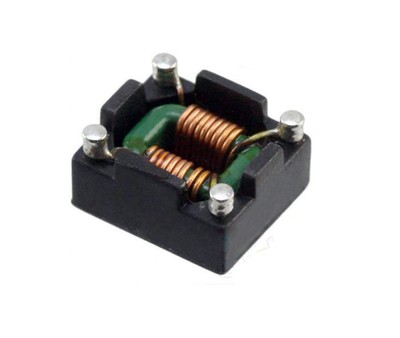

Filtro de línea de modo común SMD

El modo común se ahoga para el filtro de línea

CARACTERÍSTICAS:

· Construcción de la bobina del núcleo de ferrita

· Alta frecuencia y gran corriente

· Excelente resistencia mecánica

· Excelente capacidad de soldadura

· Excelente rendimiento de frecuencia

· Bajo perfil y bajo costo

· Calificación actual de hasta 1.4a

· Rango de inductancia: 120 a 5000UH

· Rango de frecuencia a 200 MHz

· Cumplimiento de ROHS

Aplicaciones:

· Cámaras de video

· Sistema de comunicación

· Sistemas automotrices

· Televisores de cristal líquido

· Unidades de disco duro

· Sistemas de red

· Equipo periférico por computadora

· Supresión de EMI

· Convertidor DC-DC

· Fitter de línea de entrada/salida

· Supresión de ruido de RFI

Serie de esta familia

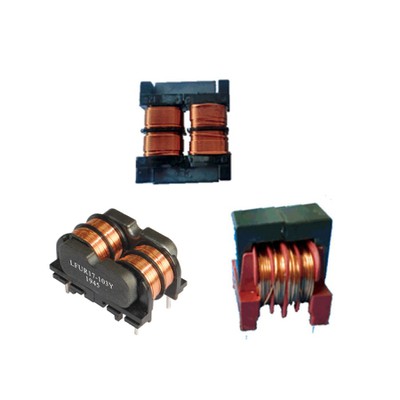

2. Familia EE

La línea de modo común se ahoga

· Las obsequios de modo común se utilizan para reducir la interferencia de la línea de aire acondicionado

Producido mediante suministros de alimentación.

· Esta configuración produce flujos magnéticos opuestos en el núcleo que sirven

Para cancelar las señales de ruido en fase que aparecen a través de la línea de CA.

· Este modo permite mucha más capacidad de filtrado en un tamaño de núcleo dado que

Sería posible usar filtrado diferencial solo.

Por lo tanto, el uso del modo común reduce el recuento de componentes, así como el tamaño del inductor.

· La combinación de las obsequios de modo común y diferencial proporciona la fuente de alimentación

Diseñador La flexibilidad adicional requerida para ajustar el filtrado para cumplir con FCC, VDE,

y otros requisitos, así como optimizar el circuito para los niveles de ruido particulares

y frecuencias producidas por cada diseño de fuente de alimentación.

· Reploage y espacio libre de 3 mm desde todas las terminaciones hasta el núcleo

· 3750 VRMS, un minuto aislamiento entre devanados

· Sistema de aislamiento UL1446 Clase B (130 grados) (archivo UL E83628)

· Rango de temperatura ambiente: -40 grado a +85 grado

Serie de esta familia

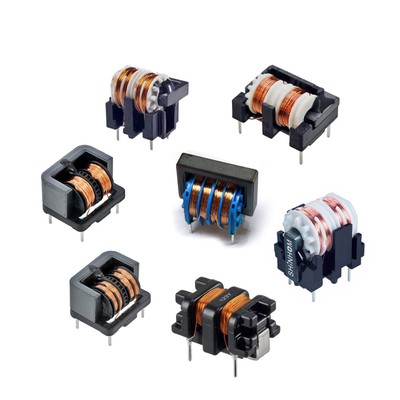

3. ET Familia

Choque de línea de alimentación en modo común

CARACTERÍSTICAS:

· Núcleo de ferrita rectanqular cerrado

· Bobinado de 2 sección para un excelente rendimiento de alta frecuencia

· 1% inductancia perdida para la supresión de interferencias simétricas

Voltaje nominal .... 250 VAC

Frecuencia ....... 50/60Hz

Voltaje de prueba de aislamiento ....... 2000V

Temperatura de funcionamiento ..................... -25 grado para +125 grado

Aplicaciones:

· Suministros de alimentación del modo de interruptor

· Supresión del ruido en modo común

· Suministros de alimentación del modo de interruptor compacto

· Aplicaciones de lastre electrónicas (bombilla LED)

·Iluminación

Serie de esta familia

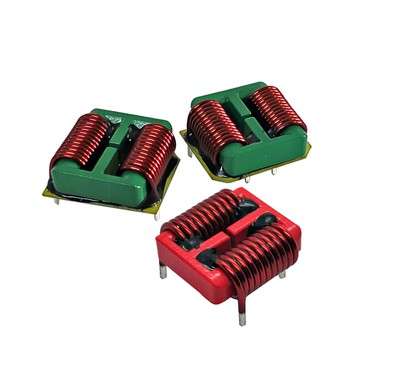

4. Familia ETV

Inductor de modo común

CARACTERÍSTICA:

Voltaje nominal: 250V Max

Hi-Pot: 1500vac, 3 mA, 3s bobina a bobina

Temperatura de funcionamiento: -25 grado a +115 grado

Temperatura de almacenamiento: -25 grado a +65 grado

Serie de esta familia

5. Familia LFU

Inductor de modo común

CARACTERÍSTICAS:

· Alta inductancia con baja resistencia

· Capacidad alta de manejo de pulso

· La mejor relación de inductancia/calificación de la industria

· Adecuado para soldado de olas

Aplicaciones:

· Suministros de alta alimentación de cambio de interruptor de alimentación para la electrónica de consumo

· Supresores de EMC/EMI

· Adecuado para todo tipo de fuente de alimentación de 100 ~ 500W, balastos electrónicos, fuente de alimentación LED

Serie de esta familia

6. Familia SQ

Bobina de estrangulador de modo común de alambre plano

Inductor de alambre plano Alta corriente, perfil pequeño, alta eficiencia con un efecto de piel de alta frecuencia del alambre plano, la densidad de corriente de la unidad puede alcanzar 1. 5-2 tiempos de alambre de cobre redondo, y el volumen será 0. 5-1. 0}} inductor toroidal

CARACTERÍSTICAS:

Voltaje nominal (V): 85 a 250V de CA, 50/60Hz

Relación de gira: n1: n 2=1: 1

Resistencia de aislamiento: 100mΩ min a 500 dcc

Reemplazo para: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, inductores de modo común toroidal

La capacitancia de la interrequio es más pequeña que el núcleo toroidal, la alta resistencia al aislamiento y la alta confiabilidad

El diseño de núcleo magnético cerrado

Devanado de una sola fase, reduciendo así drásticamente la capacitancia callejera

La supresión de EMI es excelente

Bobinado completamente automático, disposición de línea ordenada, sin superposición, alta eficiencia de producción, baja mano de obra

SOLICITUD:

Fuente de alimentación de conmutación, adaptador y UPS

Productos informáticos

Fuente de alimentación LED

LCD TV y Monitor Muestra tableros de alimentación

Productos eléctricos de consumo y cargador de batería, impresoras

Serie de esta familia

7. Familia SQS

SMD ALTA ALTA CONTRA CON CIENTO COMOS COMINACIÓN

CARACTERÍSTICAS:

· Tamaño compacto, DCR bajo, baja fuga debido al núcleo cuadrado.

· Material de alta permeabilidad, alta impedancia a baja frecuencia.

· Alta atenuación al ruido, debido a la baja capacitancia extraviada.

· Flamabilidad probada en UL 94 V -0.

· Bajo costo, alta consistencia con la producción automatizada.

· ROHS, alcanzar el cumplimiento, el halógeno disponible.

· Alto voltaje resistente entre los devanados: 2400VAC /60 segundos.

· Alta resistencia de aislamiento 100MΩ min@ 500VDC entre devanados.

· Temperatura de funcionamiento: -40 grado ~ +125 grado (incluido el aumento de la temperatura de la bobina).

· Temperatura de almacenamiento: - 40 grado ~ +85 grado.

Aplicaciones:

· Soluciones para su uso en una amplia gama de circuitos de fuente de alimentación.

· Dispositivos de fuente de alimentación en modo de conmutación de alta desición.

· Ideal para su uso en electroínico de consumo e industrial

Aplicaciones: TV LCD, cargadores de batería, adaptador de energía,

Electrodomésticos.

· El ahorro de espacio para el modo común existente se ahoga.

Serie de esta familia

8. Familia STR

Filtro de línea SMD

CARACTERÍSTICAS:

· Vivienda SMD

· Diseño de alta frecuencia

· Excelente resistencia mecánica

· Excelente capacidad de soldadura

· Alta fiabilidad

· Perfil bajo

· Constructura de la herida de alambre ahogar el modo común con el mejor

EMI Efecto de supresión de alta impedancia pero corriente muy alta y baja DCR.

Aplicaciones:

· VCRS

· Cámaras de video

· Sistema de comunicación

· Sistemas automotrices

· Televisores de cristal líquido

· Unidades de disco duro

· Supresión de interferencias en modo común

· Ballastos electrónicos compactos en lámparas

· Suministros compactos en modo de interruptor

· Sistemas de red

· Equipo periférico por computadora

· Medida preventiva contra las emisiones de radiación de ruido en modo común desde la línea de alimentación o de lo contrario.

· Lo mejor para circuitos de alta corriente, como automóvil, carga inalámbrica y diseño de dispositivos de alimentación.

Serie de esta familia

10. Familia TRF

Choque de línea de alimentación en modo común

TRF SEIRES Estilo toroides Las obsequios de modo común están diseñados para proporcionar el

La mayor impedancia del modo común sobre el rango de frecuencia más amplio. Estos

Las piezas son ideales para cualquier aplicación que requiera un alto sesgo de corriente de CC y sea

Muy adecuado para su uso en suministros de modo de conmutación. El modo común se ahoga

son los más efectivos para filtrar a los conductores de suministro y retorno con fase en fase

señales de igual amplitud.

Los inductores de modo diferencial están disponibles para filtrarse fuera de fase o desigual

Señales de amplitud.
Los valores de inductancia de la serie TRF cuentan hasta 120 MH e IRMS calificaciones de hasta 18 amperios.
1.1250 VRMS, un minuto aislamiento entre devanados
2. Puelventa estándar de la Industria.
3.CreePage y Capeance=3. 2 mm
4.UL1446 Sistema de aislamiento de Clase B (130 grados)
(Archivo UL E83628)

Serie de esta familia

11. Familia UT

Inductor de modo común

CARACTERÍSTICAS:

· Tamaño pequeño y corriente grande;

· Alta fiabilidad;

· Circuito magnético cerrado, alta inductancia, desviación de inductancia pequeña;

· Excelente resistencia en ENI;

· Capacitancia distribuida pequeña, coeficiente de ondulación baja: voltaje nominal .... 250 VAC

· Frecuencia ....... 50/60Hz

· Voltaje de prueba de aislamiento ....... 2000V

· Temperatura de funcionamiento ..................... -25 grado a +125 grado

Aplicaciones:

· Suministros de alimentación del modo de interruptor

· Supresión del ruido en modo común

· Suministros de alimentación del modo de interruptor compacto

· Aplicaciones de lastre electrónicas (bombilla LED)

·Iluminación

Serie de esta familia

12. Familia LFT

MODEDUCTORES COMUNOS

CARACTERÍSTICAS:

· Alta inductancia con baja resistencia

· Excelente supresión de modo diferencial

· Capacidad alta de manejo de pulso

· La mejor relación de inductancia/calificación de la industria

· Adecuado para soldado de olas

· El diseño cumple con EN 60938-2

· ROHS- Compatible

Aplicaciones:

· Balastos electrónicos para lámparas

· Suministros de alta alimentación de cambio de interruptor de alimentación para la electrónica de consumo

Serie de esta familia

13. Familia de Aict

CARACTERÍSTICAS:

· Diseño de alta frecuencia

· Contra el ruido radiado

· Alta fiabilidad

· Fácilmente insertado en la PCB

· Temperatura de funcionamiento: -25 grado a 105 grados

· Temperatura de almacenamiento: -25 grado a 105 grados

Aplicaciones:

· Medidas contra el ruido radiado a lo largo de las líneas de interfaz en computadoras personales.

Procesadores de palabras y equipos relacionados

· Medidas contra el ruido del modo común y normal a lo largo de las líneas de datos en los datos

Terminales de comunicación y equipo digital

Serie de esta familia

14. Familia LF

CARACTERÍSTICAS:

· 0. 3a a 10a calificaciones, aumento de temperatura

· 0. 7MH a 100MH Dual Chokes

· Excelente resistencia mecánica

· Resonancia de modo común de 100 kHz a 3MHz

· Alta confiabilidad y carcasa variante de montaje en PCB

· Baja resistencia y aumento de temperatura

· Temperatura de funcionamiento: -40 grado a +105 grado

· Temperatura de almacenamiento: -40 grado a +105 grado

Aplicaciones comunes:

· Supresión de ruido de la línea DC/DC, AC/DC

· Sistema de comunicación

· Sistemas automotrices

· LCD/PDPtelEvisions

· Equipo periférico informático de acuerdo con los estándares de FCC VCCI CISPR FTZ, etc., eliminando el ruido electromagnético de la potencia y el circuito de señal.

Serie de esta familia

Shinhom se dedica a establecer una alta barra de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestrasEl modo común de línea de alimentación se ahogaproductos.

Etiqueta: Línea de potencia Ahoga en modo común, Fabricantes de estrangulador de modo de modo de modo común de línea de alimentación de China, proveedores, fábrica
