Bobina transpondedora RFID y NFC.Ofrecemos una amplia gama de bobinas transpondedoras con altos niveles de sensibilidad y un rendimiento mecánico excepcional. Son adecuados para aplicaciones de electrónica automotriz, como sistemas inmovilizadores, entrada sin llave, entrada pasiva/arranque pasivo (PEPS) y sistemas de control de la presión de los neumáticos (TPMS). Las bobinas del transpondedor presentan huellas muy pequeñas y cubren todas las orientaciones de comunicación (X,Y y Z). Por lo tanto, las bobinas también funcionan muy bien en dispositivos RFID y otros sistemas inalámbricos que operan en el rango de baja frecuencia (21,8 kHz a 134,2 kHz). Aquí se utilizan para transmitir y recibir señales de datos, así como para despertar o suministrar energía al circuito en el que están incorporados.
| Familias de productos | 1. 3D ✉ | 2. GRFID ✉ | 3. RFID ✉ | 4. SDTR ✉ |

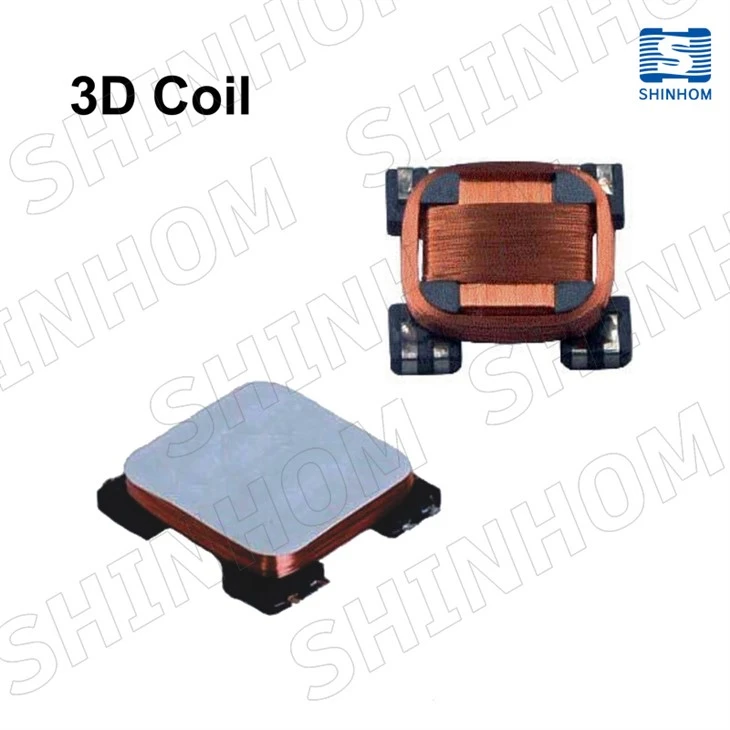

Pequeña solución de bobina 3D diseñada para conseguir una muy buena
Rendimiento eléctrico en las dimensiones más pequeñas.
Los sistemas de entrada sin llave son una aplicación típica para esta bobina,
La isotropía se busca a menudo en antenas de RF. En transpondedor
aplicaciones, esta característica se ha logrado mediante la combinación
de 3 bobinas simples orientadas en los 3 ejes espaciales con el objetivo de
cubriendo la máxima orientación del espacio. Esta bobina 3D de pequeño tamaño
ofrece la posibilidad de montaje en monocomponente de 3 bobinas con
Funcionalidad completa, lo que reduce el ahorro de costes en espacio en PCB y
aumentando la confiabilidad del circuito.
APLICACIONES:
- Automotriz
- Entrada pasiva sin llave y sistemas Keyless Go
- RTPMS con funciones de despertador
- Logística y control industrial
- Control de acceso
- Dispositivos de seguimiento
Serie en esta familia.
| Producción en serie | L(mH) | Q | SRF (MHz) | |
| 3D11 |
2.38-10.0 |
23-30 | 550-1000 | ✉ |
| 3D116 | 2.38-7.2 | 35 | 1.2-2.1 | ✉ |
| 3D1229 | 2.38-10.0 | 23-30 | 0.25-1.0 | ✉ |
| 3D1232 | 2.38-10.0 | 23-30 | 0.25-1.0 | ✉ |
| 3D12 | 2.47-10.0 | 23-30 | 0.25-1.0 | ✉ |
| 3D13 2.8X13.2X13.2 | 2.38-7.2 | 35 | 1.2-2.1 | ✉ |
| M3D13 | 2.38-4.0 | 35 | 0.8-2.0 | ✉ |

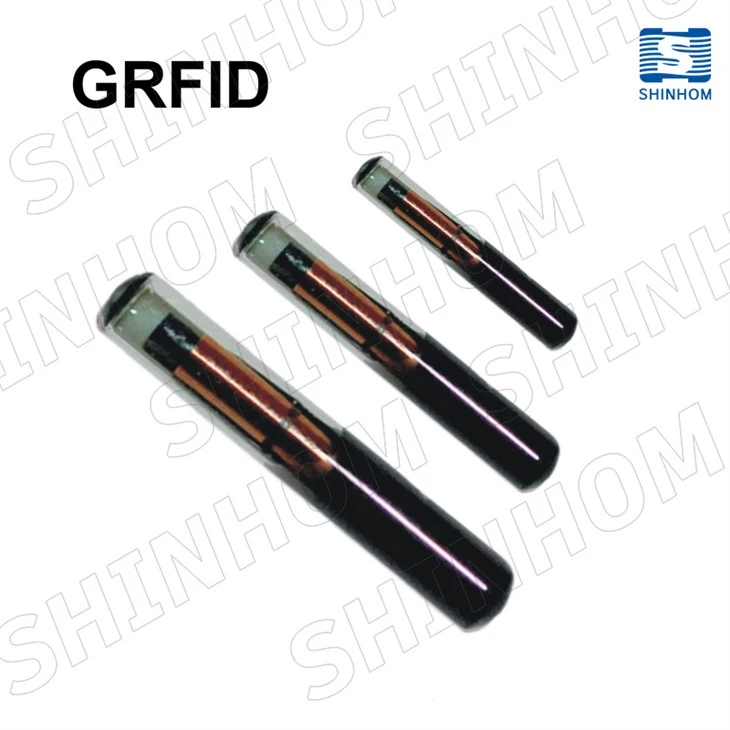

Transpondedor de vidrio
CARACTERÍSTICAS:
· Alta seguridad para identificación de animales.
· aplicaciones industriales y logísticas
· Solución flexible
· Disponible en varios tamaños y frecuencias.
· Memoria protegida contra escritura
· Identificación única
· Operación protegida con contraseña
APLICACIONES:
· Identificación de animales
· Carrera de palomas
· Gestión de residuos
· Control de acceso
· Logística/control de procesos

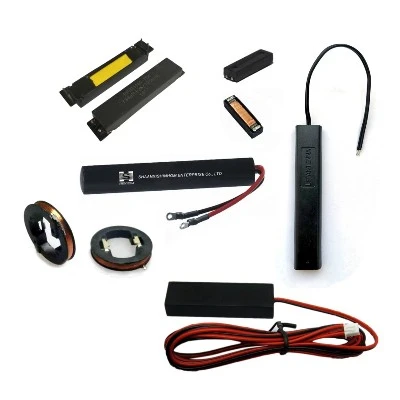

Antena receptora de baja frecuencia
Montar en el coche (pegado en la superficie del parabrisas, dentro del
panel de instrumentos, en el maletero del coche, etc.) pero debe
Evite instalarlo en la superficie del cuerpo metálico o en un espacio pequeño.
rodeado de metal. La distancia de detección varía dependiendo
de qué tan bien esté el blindaje interno del automóvil.
Frecuencia de resonancia: 125KHz±1.5%@25 grados
125KHz±3%@-40 grados a +85 grados
134,2 KHz ± 1,5 % a 25 grados
134,2 KHz±3%@-40 grados a +85 grados
Corriente inducida: 2,8 A máx., servicio 30 %.
Temperatura de funcionamiento: -40 grados a +85 grados
Temperatura de almacenamiento: -40 grado a +105 grado
Serie en esta familia.
| Producción en serie | Inductancia (mH) | Q | Impedancia(Ω) | Capacitancia (nF) | |
| RFID0803C | 1.0-18.52 | 30-35 | - | - | ✉ |
| RFID1103 | 1.97-10.0 | 15-17 | 34-145 | - | ✉ |
| RFID1103C | 1.97-10.0 | 15-17 | 34-145 | - | ✉ |
| RFID113528 | 1.0-7.2 | 30 | - | - | ✉ |
| RFID1149 | 0.16-0.5 | 125 | - | - | ✉ |
| RFID13020A | 0.16-0.5 | 125 | - | 3.3-10.0 | ✉ |
| RFID7016A | 0.16-0.5 | 125 | - | 3.3-10.0 | ✉ |
| RFID8213A | 0.16-0.5 | 125 | - | 3.3-10.0 | ✉ |
| RFID8516A | 0.16-0.5 | 125 | - | 3.3-10.0 | ✉ |
| RFID9514A | 0.16-0.5 | 125 | - | 3.3-10.0 | ✉ |

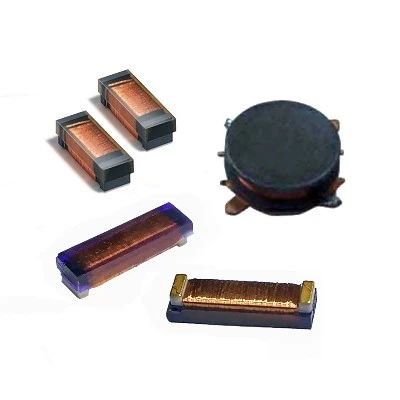

Antena receptora de baja frecuencia
CARACTERÍSTICAS:
· Construcción robusta para una alta estabilidad mecánica
· Calificado para AEC-Q200
· Adecuado para pick and place y AOI
(Inspección óptica automática)
· Adecuado para soldadura por reflujo sin plomo
· Compatible con RoHS
·Temperatura de funcionamiento: -40 grados - +125 grados.
·Temperatura de almacenamiento: -40 grados - +105 grados.
APLICACIONES:
· Sistema de acceso para vehículos
Inmovilizador
PEPS (entrada pasiva, inicio pasivo)
· TPMS (Sistemas de Monitoreo de Presión de Neumáticos)
Serie en esta familia.
| Producción en serie | Inductancia (mH) | SRF (KHz) | Q | Impedancia(Ω) | |
| SDTR0602 | 2.38-120 | 100-1000 | 4.5-35 | - | ✉ |
| SDTR0602D | 2.38-9.0 | 300-1000 | 20-35 | - | ✉ |
| SDTR1103 | 1.97-10.0 | - | 15-17 | 34-145 | ✉ |
| SDTR7026 | 1.97-10.0 | - | 50 | 20-132 | ✉ |
| SDTR9018 | 1.97-10.0 | - | 30-45 | 20-132 | ✉ |
Shinhom se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestraBobina de transpondedor RFID y NFCproductos.
