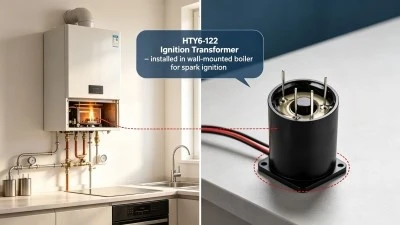

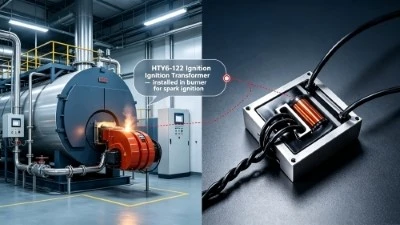

En los sistemas de combustión industrial, calefacción comercial y calefacción de vehículos, el Transformador de encendido de alto voltajedesempeña el papel fundamental de "encender la primera llama". Su rendimiento determina directamente si el equipo de combustión puede arrancar de manera confiable y funcionar de manera estable. Una sola falla de encendido puede, en el mejor de los casos, causar tiempo de inactividad del equipo y, en el peor, provocar incidentes de seguridad debido a la acumulación de combustible. El siguiente análisis examina su valor de ingeniería a partir de tres indicadores técnicos básicos.
Indicador técnico básico 1: Salida de alto voltaje de 20 kV: garantizar un encendido confiable
- ElHTY6-122Ofrece un voltaje de salida máximo de hasta20kV, determinando su capacidad de encendido confiable en condiciones exigentes.
- La distancia entre electrodos de encendido en los quemadores suele ser3-6mm. Romper esta brecha requiere aproximadamente10-20kV.
- Un voltaje insuficiente provoca una energía de chispa inadecuada, lo que provoca fallos o retrasos en el encendido.
- Durante el arranque a baja temperatura, los depósitos de carbón de los electrodos o la mala atomización del combustible, un voltaje más alto proporciona una capacidad de encendido más fuerte y una mayor tolerancia a las variaciones.
- El20kVLa potencia es adecuada para una amplia gama de escenarios de combustión, incluidos quemadores de gas y de petróleo.
Indicador técnico básico 2: potencia instantánea de 50 W y potencia continua de 10 W
- Potencia instantánea 50W máx.: Se entrega suficiente energía en el momento del encendido, lo que garantiza una chispa fuerte y un encendido rápido.
- Los quemadores de gasóleo requieren mucha energía para superar el retraso del encendido. Los quemadores de gas de baja temperatura también requieren suficiente energía de encendido.
- Potencia continua 10W: Después de un encendido exitoso, el transformador puede continuar funcionando, lo que es adecuado para monitoreo de llama o escenarios de reencendido intermitente.
- Diseño equilibrado: La alta potencia instantánea garantiza un encendido confiable, mientras que la baja potencia continua garantiza un funcionamiento estable a largo plazo.
Indicador técnico básico 3: relación de vueltas 6:1200 y características de inductancia
| Parámetro | Valor | Descripción |
|---|---|---|
| Relación de vueltas | Pri:Seg=6:1200 | Garantía básica para salida de alto voltaje |
| Inductancia primaria | 49,0 µH ±20 % a 10 kHz, 0,1 V | Compatible con entrada de 7-12V |
| Inductancia secundaria | 1,9 h ±20 % a 10 kHz, 0,1 V | Capacidad de almacenamiento de energía en el lado de alto voltaje |
| DCR primaria | 13.5mΩ ±20% | Bajas pérdidas, alta eficiencia |
| DCR secundaria | 137Ω ±20% | Resistencia del devanado de alto voltaje |
- Una relación de vueltas de6:1200significa que el voltaje secundario es200 vecesel de la primaria.
- La inductancia primaria de49µHes compatible con entrada de bajo voltaje de 7-12 V, lo que garantiza un funcionamiento eficiente en condiciones de suministro de energía de la batería del vehículo.
- La inductancia secundaria de1.9Hasegura el almacenamiento de energía en el lado de alto voltaje, liberando suficiente energía en el momento del encendido.
- DCR baja (primaria13.5mΩ) reduce la pérdida de cobre, mejora la eficiencia de la transferencia de energía, reduce la generación de calor y mejora la confiabilidad.
Fiabilidad de ingeniería: funcionamiento a temperaturas amplias y embalaje compacto
- Amplio rango de temperatura de funcionamiento: -25 grados a +105 grados, que cubre tanto el arranque de vehículos a baja temperatura como los requisitos de operación industrial a alta temperatura.
- Paquete compacto: 25,5×28,0×21,5 mm, adecuado para diseños de PCB con espacio limitado, fácil de integrar en controladores de combustión, módulos de encendido y equipos similares
- Cumple con RoHS: Cumple con los requisitos medioambientales, adecuado para los mercados globales
- Diseño de pines: Espaciado de pasadores estándar (16,2 ± 0,5 mm), facilitando la instalación y soldadura
Conclusión: encontrar una solución de encendido confiable para su sistema de combustión
¿Su sistema de combustión enfrenta alguno de los siguientes problemas?
- ¿Encendido inestable, arranque difícil?
- ¿Alta tasa de fallas de ignición en ambientes de baja temperatura?
- ¿El transformador existente es demasiado grande para adaptarse a un diseño compacto?
Si es así, por favorcontacta con nuestro equipo técnico. Simplemente proporcione su escenario de aplicación, voltaje de entrada, requisitos de salida y espacio de instalación. Recomendaremos un modelo adecuado dentro1 día laborabley proporcionar hojas de datos y soporte de muestra.
