Los vehículos de nueva energía y la generación de energía renovable están remodelando la industria de la electrónica de potencia a un ritmo sin precedentes: la potencia de las estaciones de carga de vehículos eléctricos está avanzando de 60 kW a más de 350 kW, y los inversores fotovoltaicos continúan evolucionando hacia una mayor densidad de potencia y una mayor eficiencia. Estas aplicaciones imponen mayores requisitos de corriente, mayor temperatura y confiabilidad más estrictos a los inductores de potencia.SHINHOMInductores de alambre planoson precisamente la solución de inductor ofrecida para aplicaciones de alta densidad de potencia en nuevas energías y electrónica automotriz.
Tendencia 1: mayor capacidad de transporte de corriente
Requisitos de tendencia
- Los niveles de potencia de las estaciones de carga de vehículos eléctricos continúan aumentando, con corrientes de salida que alcanzan cientos de amperios.
- Los inversores fotovoltaicos y los convertidores CC-CC integrados están impulsando una mayor demanda de inductores de alta corriente
- Los inductores de alambre redondo tradicionales tienen una DCR relativamente alta bajo corriente alta, lo que hace que las pérdidas y la generación de calor sean un cuello de botella.
Idoneidad de los inductores de alambre plano
- El bobinado de alambre plano aumenta el área de la sección transversal efectiva, logrando un DCR más bajo en el mismo volumen.
- Rango de corriente de la serie DEP desde17,5A a 80A; La corriente de saturación de la serie LPQ/SPQ excede100A
- Los núcleos de aleación de metal fundido proporcionan características de saturación suave, con una inductancia que disminuye gradualmente bajo alta corriente, evitando la inestabilidad del sistema causada por caídas repentinas.
- Los postes centrales permiten un ajuste arbitrario del espacio de aire, lo que permite una mayor capacidad de aumento de corriente
Tendencia 2: temperaturas de funcionamiento más altas
Requisitos de tendencia
- Las estaciones de carga de vehículos eléctricos se instalan al aire libre, donde el calor del verano y la luz solar directa elevan la temperatura interna.
- Los inversores fotovoltaicos funcionan en exteriores a largo plazo, con amplias variaciones de temperatura
- Los convertidores CC-CC integrados están ubicados cerca del motor o de los módulos de potencia, donde las temperaturas ambiente son altas.
Idoneidad de los inductores de alambre plano
- La serie DEP opera a temperaturas de hasta180 grados, adaptándose a ambientes de alta temperatura
- Rango de temperatura de funcionamiento de la serie TR de-40 grados a +155 grados, que cumple con los requisitos de grado automotriz
- Alambre esmaltado Clase C AIW: resistente a disolventes, térmicamente estable, resistente a la radiación y resistente a la congelación
- El tratamiento de revestimiento de superficie proporciona un excelente rendimiento de aislamiento, mejorando la confiabilidad a altas temperaturas.
Tendencia 3: Menor DCR y mejor disipación del calor
Requisitos de tendencia
- Los diseños de alta densidad de potencia requieren una menor pérdida de conducción y una mayor eficiencia de conversión
- El espacio de disipación de calor limitado significa que el autocalentamiento del inductor debe mantenerse dentro de un rango razonable
- El bobinado de alambre plano debe equilibrar las bajas pérdidas con una buena ruta de conducción térmica.
Idoneidad de los inductores de alambre plano
- El alambre plano está enrollado firmemente con superficies planas entre vueltas, aprovechando al máximo el espacio de montaje limitado del núcleo.
- DCR tan bajo como0.3mΩ(Serie DEP2520), reduciendo significativamente la pérdida de cobre
- La estructura de alambre plano facilita la conducción del calor a lo largo del eje de bobinado, proporcionando una mejor disipación del calor que el alambre redondo.
- El blindaje magnético reduce el flujo de fuga y la interferencia con los circuitos circundantes.
Tendencia 4: Certificación de grado automotriz y alta confiabilidad
Requisitos de tendencia
- La electrónica automotriz debe pasar la certificación AEC-Q200 para garantizar la confiabilidad a largo plazo
- Las estaciones de carga de vehículos eléctricos y los inversores fotovoltaicos deben cumplir con estándares de confiabilidad y seguridad de nivel industrial.
- Los ciclos de temperatura alta y baja, la vibración y los ambientes húmedos plantean desafíos para la consistencia del inductor
Idoneidad de los inductores de alambre plano
- La serie TR esAEC-Q200 Grado 1Certificado, apto para estaciones de carga de vehículos eléctricos e inversores fotovoltaicos.
- La estructura del núcleo de aleación fundida proporciona una excelente resistencia mecánica y estabilidad térmica.
- Los pines salen directamente como terminales de soldadura, lo que evita por completo fallos en el circuito abierto.
- La estructura especial del entrehierro del núcleo evita una caída repentina de la inductancia incluso cuando la corriente excede el nivel nominal, evitando una serie de problemas causados por la sobrecarga de corriente.
Escenarios de aplicación
| Escenario de aplicación | Requisito actual | Requisito de temperatura | Serie recomendada | Justificación coincidente |
|---|---|---|---|---|

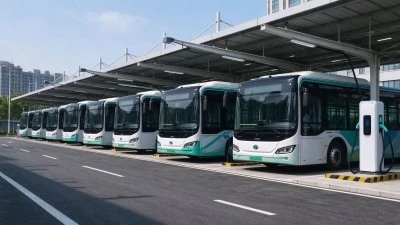

| Estaciones de carga para vehículos eléctricos | Decenas a cientos de amperios | -40 grados a +155 grados | Serie TR | AEC-Q200 DCR bajo de cable plano certificado, adecuado para módulos de carga de alta potencia |

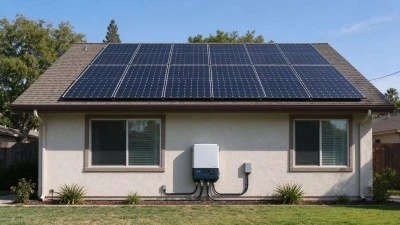

| inversores fotovoltaicos | De decenas a más de cien amperios | -40 grados a +155 grados | Serie TR | AEC-Q200 certificado, adecuado para filtrado de impulso y salida |
| Convertidores CC-CC integrados | decenas de amperios | -40 grados a +180 grados | serie DEP | Funcionamiento a alta temperatura, características de saturación suave, adecuado para fuentes de alimentación de vehículos |
| Fuentes de alimentación industriales | De decenas a más de cien amperios | -40 grados a +180 grados | Serie DEP/LPQ | Alta corriente, alta temperatura, baja DCR |
Conclusión: Proporcionar soluciones de inductores de alta densidad de potencia para nuevas energías y electrónica automotriz
Inductores de alambre planocuentan con bobinado de alambre plano para reducir DCR, características de saturación suave del núcleo de aleación, operación a alta temperatura hasta180 grados, yAEC-Q200Certificación de grado automotriz para la serie TR. Son adecuados para aplicaciones de alta densidad de potencia, como estaciones de carga de vehículos eléctricos, inversores fotovoltaicos, convertidores CC-CC integrados y fuentes de alimentación industriales.
Para recomendaciones de selección o para solicitar muestras basadas en su aplicación específica (requisitos actuales, temperatura de funcionamiento, requisitos de certificación), por favorcontacta con nuestro equipo técnico.
