En el diseño de equipos electrónicos modernos, la interferencia electromagnética (EMI) y la presión espacial de la PCB son dos desafíos inevitables. La solución tradicional de "conector + filtro de PCB discreto" enfrenta problemas como ocupar espacio en la placa, agregar pasos de proceso e introducir uniones de soldadura adicionales. ElConector de filtro sub-Dintegra filtrado EMI directamente en el propio conector, utilizando un condensador cerámico tubular y un diseño integrado de carcasa para reemplazar filtros de condensador discretos en la PCB.

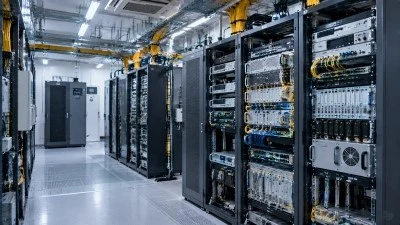

Escenario 1: Equipos de comunicación y estaciones base
Las estaciones base de comunicación, los sistemas TX/RX de microondas y los conmutadores controlados por programa se encuentran entre los escenarios más exigentes para el filtrado EMI. A medida que la comunicación 5G/6G se extiende hacia frecuencias de ondas milimétricas, cuanto mayor es la frecuencia de la señal, más prominentes se vuelven los problemas de radiación EMI y de interferencia conducida. En los enlaces de transmisión/recepción de microondas, las señales de RF débiles se ven fácilmente superadas por el ruido de la fuente de alimentación o los armónicos de alta frecuencia de los circuitos digitales.
Desafíos principales:
- Los enlaces TX/RX de microondas tienen requisitos extremadamente altos para la supresión de ruido por encima de 1 GHz.
- El equipo de la estación base tiene una alta densidad de canales, lo que hace que el espacio de la PCB sea extremadamente valioso
- El funcionamiento en exteriores a largo plazo requiere capacidad para soportar amplias temperaturas y alta confiabilidad
Solución de conector de filtro D-Sub:
- Pérdida de inserción de banda ancha de 1M-18GHz
- Solución de filtro tipo PI
- Condensador cerámico tubular integrado con carcasa.
Escenario 2: Control Industrial y Estaciones de Trabajo Gráficas
Los equipos de control industrial, las estaciones de trabajo gráficas y los interruptores controlados por programas a menudo funcionan en entornos con fuertes interferencias electromagnéticas: el ruido generado por convertidores de frecuencia, servomotores y fuentes de alimentación conmutadas de alta potencia se conduce a través de líneas de alimentación y señales, lo que afecta la estabilidad y precisión de los sistemas de control.
Desafíos principales:
- Entornos electromagnéticos complejos en sitios industriales con interferencias conducidas de banda ancha
- El equipo requiere un funcionamiento estable a largo plazo, lo que impone altas exigencias a la confiabilidad del conector.
- Los entornos con temperaturas de funcionamiento amplias (de -40 grados a +125 grados) requieren características de capacitancia estables
Solución de conector de filtro D-Sub:
- Solución de filtro tipo C: Conocido por su rentabilidad, adecuado para requisitos generales de filtrado EMI en equipos de control industrial
- Amplio rango de temperatura de funcionamiento: -55 grados a +125 grados (tipo de alto rendimiento), lo que garantiza un rendimiento de filtrado estable en talleres de alta temperatura y entornos exteriores de baja temperatura
- Prueba 100% pin por pin: Cada pin se somete a pruebas rigurosas para garantizar la confiabilidad de la conexión a largo plazo
Escenario 3: Equipos médicos y comunicaciones de seguridad
Los equipos electrónicos médicos (como monitores y dispositivos de imágenes) tienen requisitos extremadamente altos en cuanto a pureza y confiabilidad de la señal. Una vez que la EMI contamina las señales bioeléctricas débiles o las señales de los sensores, puede provocar errores de lectura o incluso diagnósticos erróneos. Los equipos de comunicación de seguridad también requieren una transmisión de señal clara para garantizar la calidad de la comunicación.
Desafíos principales:
- Los equipos médicos tienen requisitos estrictos de bajo nivel de ruido y baja corriente de fuga.
- Las comunicaciones de seguridad requieren un funcionamiento continuo e ininterrumpido durante largos períodos
- El cumplimiento de RoHS es un requisito previo para ingresar a los mercados europeos y americanos
Solución de conector de filtro D-Sub:
- Filtrado de gran capacitancia de 5000pF.
- Características de temperatura NPO
- Cumple con RoHS
- Prueba 100% pin por pin
Escenario 4: Aeroespacial y Satélites
Los equipos aeroespaciales y satelitales se enfrentan a entornos extremadamente complejos: ciclos de temperatura severos (-55 grados a +125 grados), alta vibración, condiciones de vacío y requisitos de tolerancia cero para las tasas de falla. Los conectores no son sólo canales de señal, sino nodos críticos que garantizan un funcionamiento fiable del sistema.
Desafíos principales:
- El rendimiento de la capacitancia y la estructura mecánica deben permanecer estables en ambientes de temperaturas extremas.
- Los entornos con altas vibraciones y golpes imponen altas exigencias a la resistencia mecánica del conector.
- Requisitos de voltaje de alta resistencia de 1000 VCC (algunos sistemas de energía de aviación)
- Se necesitan múltiples métodos de montaje y estructuras de bloqueo para adaptarse a diferentes equipos.
Solución de conector de filtro D-Sub:
- Tensión soportada máxima de 1000 VCC
- Rango de temperatura amplio de -55 grados a +125 grados
- Múltiples opciones de montaje y bloqueo
- Múltiples opciones de revestimiento y juntas conductoras
Conclusión: encontrar la solución de conector de filtro adecuada para su aplicación
Desde la supresión de EMI de alta frecuencia en estaciones base de comunicaciones hasta amplios requisitos de estabilidad de temperatura en el control industrial; desde exigencias de bajo ruido y alta confiabilidad en equipos médicos hasta alto voltaje soportado y adaptabilidad a entornos extremos en el sector aeroespacial: el conector de filtro D-Sub responde a los desafíos comunes de diferentes industrias con su diseño integrado. Para soluciones de selección o soporte de muestra adaptado a su aplicación, por favorcontacta con nuestro equipo técnico.
