Perlas de filtro EMI de orificio pasante
La cuenta magnética pertenece al elemento de ruido de interferencia electromagnética y también pertenece al filtro de ruido. Actúan como una serie de resistencias e inductores en un circuito. Su resistencia e inductancia varían con la frecuencia del circuito. Actúan como filtros de alta-frecuencia al exhibir resistencia cuando pasan las altas frecuencias. El material principal de las cuentas magnéticas es la ferrita.
La señal de alta frecuencia en el circuito consume una gran cantidad de señal de alta frecuencia a medida que pasa a través de la ferrita. Debido a las características de alta frecuencia de la ferrita, las perlas magnéticas desempeñan un papel en el circuito de resistencia de alta y baja frecuencia.
Hay muchos tipos de cuentas magnéticas, algunas de las cuales tienen múltiples agujeros. El paso del cable puede aumentar la impedancia del elemento (el cuadrado del número de pasadas de las perlas magnéticas), pero la capacidad de supresión de ruido a altas frecuencias puede no ser tan grande como se esperaba. Se pueden utilizar varias series de cuentas magnéticas conectadas.
Cuando la perla magnética de ferrita está instalada en el circuito, no es necesario configurar el punto de tierra. Ésta es la destacada ventaja de las perlas magnéticas de ferrita.
| Familias de productos | 1. R6H ✉ | 2. PLOMO DERECHO✉ | 3. derecha derecha✉ | 4. DESHACERSE✉ | 5. RWW✉ |
| 6. PYMES✉ | 7. SMB3H✉ | 8. SMB4B✉ | 9. SMB5H✉ | 10. T ✉ | |
| 11.R8H-4TS ✉ | 12.Serie PYME ✉ |

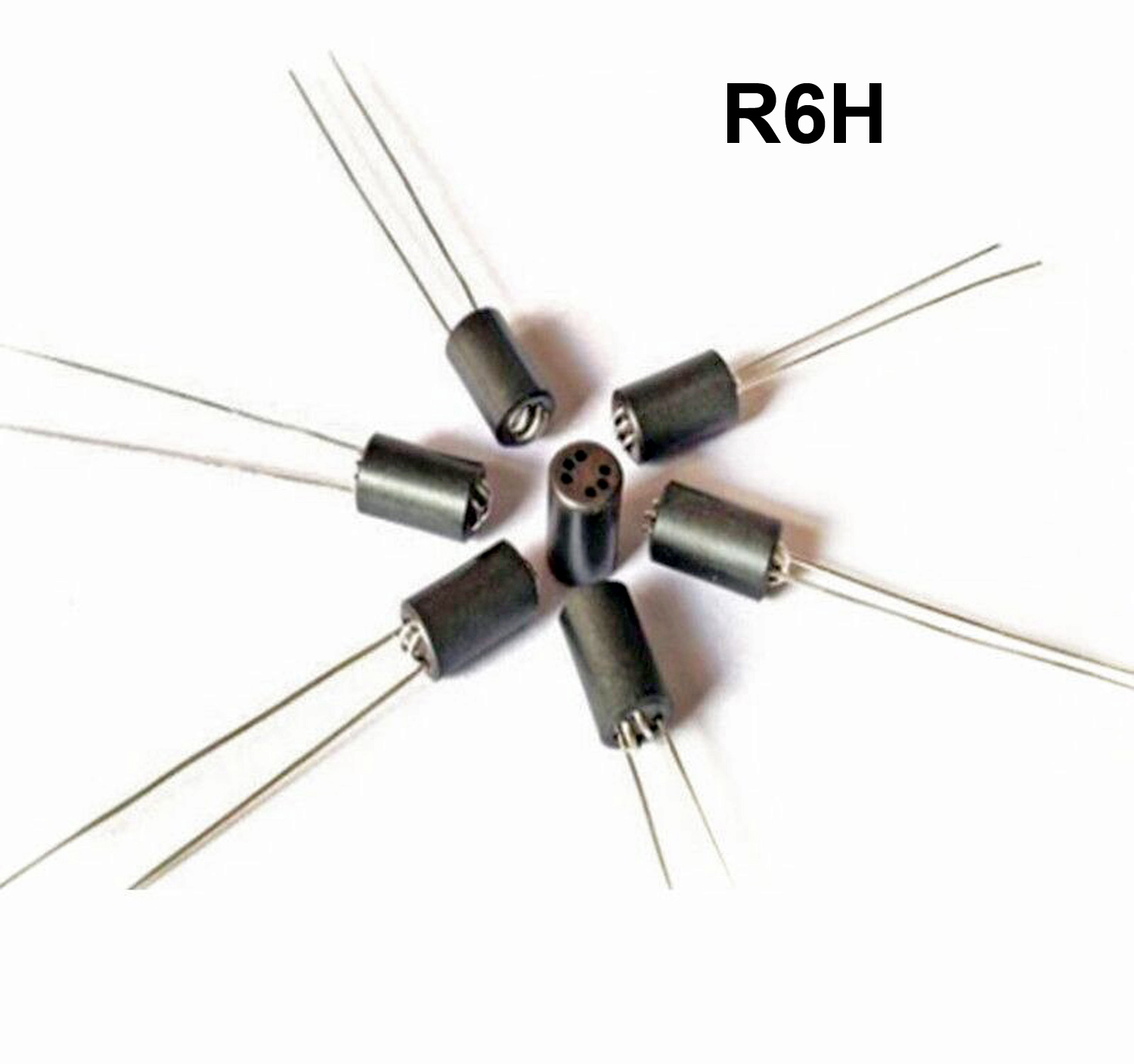

1. Familia R6H
Choques de banda ancha axiales de orificio pasante
CARACTERÍSTICAS:
- Construcción regged
- Contramedidas para FCC, VDE
- CSA,CE,VCC1
- Supresión de EMI/RFI
- Alta confiabilidad
- Estabilidad a largo plazo
APLICACIONES:
- Equipos de telecomunicaciones
- Equipos de comunicaciones inalámbricas
- Productos informáticos
- Aplicaciones electrónicas generales donde se requiere supresión de EMI/RFI
Serie en esta familia.
| Serie de productos | Número de vueltas | Impedancia25MHz | Impedancia100MHz | |
| R6H | 1.5-3.0 | 300-800 | 500-900 | ✉ |
2. Familia LIDERADA por RH
Roscado radial con núcleos de cuentas y tipo a granel

CARACTERÍSTICAS:
- Núcleo de ferrita
- Construcción regged
- Contramedidas para FCC, VDE
- CSA,CE,VCC1
- Supresión de EMI/RFI
- Tamaño pequeño, bajo costo
- Temperatura de funcionamiento: -25 grados a +85 grados
- Temperatura de almacenamiento: -55 grados a +125 grados
APLICACIONES:
- Filtrado de ruido
- Amplificadores
- Reguladores de conmutación
- Fuentes de alimentación
- Circuitos de control Triac
- Circuitos de control SCR
Serie en esta familia.
| Serie de productos | Impedancia25MHz | Impedancia100MHz | |
| PLOMO DERECHO | 25-80 | 40-150 | ✉ |

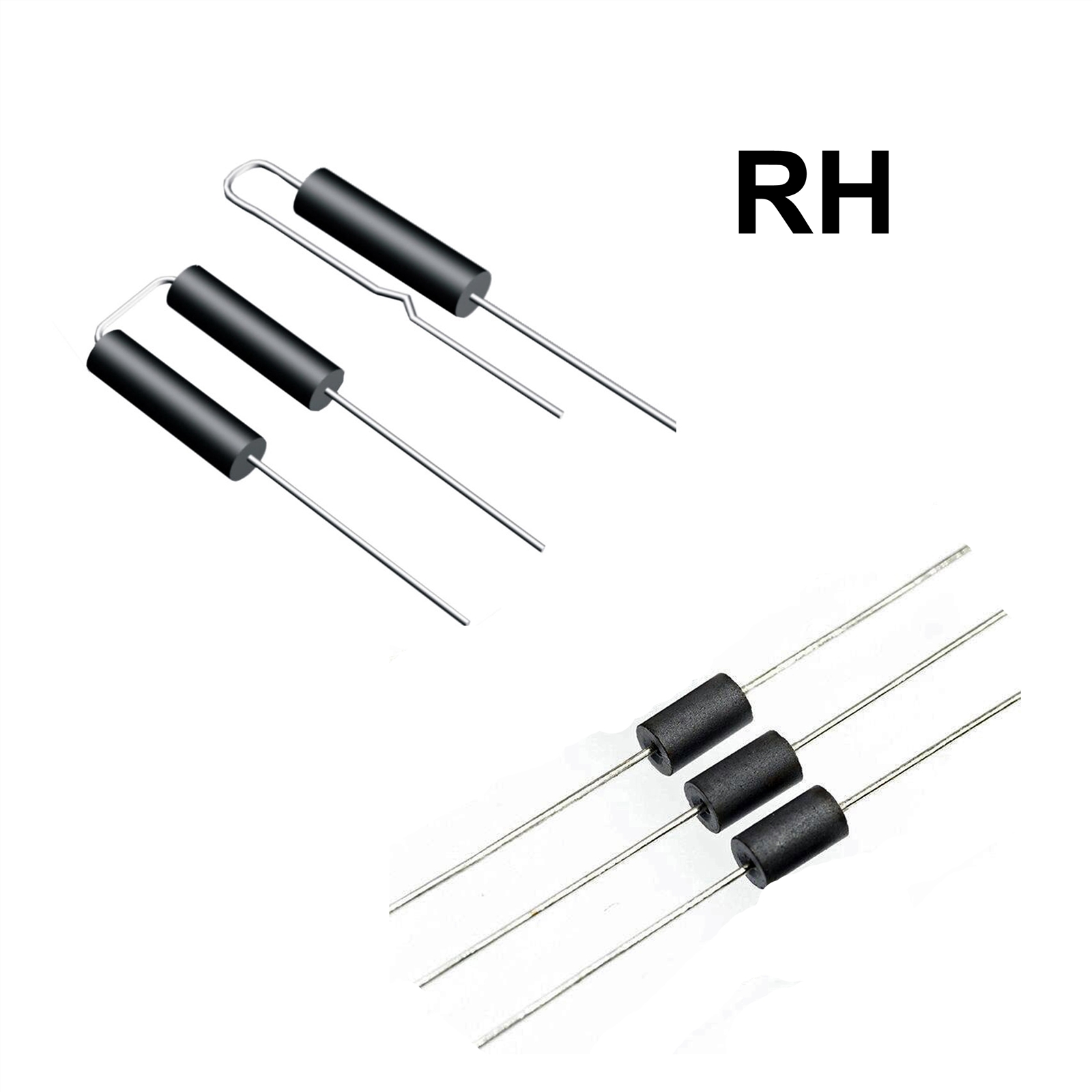

3. Familia RH
Núcleo de cuentas

CARACTERÍSTICAS:
- Construcción de núcleo de ferrita
- Diseño resistente con plomo
- Cumple con los estándares FCC, VDE, CSA, CE, VCCI
- Excelente supresión de EMI/RFI
- Amplia gama de tamaños disponibles
- Temperatura de funcionamiento: -25 grados a +85 grados
- Temperatura de almacenamiento: -55 grados a +125 grados
APLICACIONES:
- Construcción de núcleo de ferrita
- Diseño resistente con plomo
- Cumple con los estándares FCC, VDE, CSA, CE, VCCI
- Excelente supresión de EMI/RFI
- Amplia gama de tamaños disponibles
- Temperatura de funcionamiento: -25 grados a +85 grados
- Temperatura de almacenamiento: -55 grados a +125 grados
Serie en esta familia.
| Serie de productos | Impedancia25MHz | Impedancia100MHz | |
| RH | 10-90 | 25-185 | ✉ |
4. Familia RID
Núcleos de doble apertura

CARACTERÍSTICAS:
- Construcción de núcleo de ferrita
- Diseño resistente con plomo
- Cumple con los estándares FCC, VDE, CSA, CE, VCCI
- Excelente supresión de EMI/RFI
- Amplia gama de tamaños disponibles
- Temperatura de funcionamiento: -25 grados a +85 grados
- Temperatura de almacenamiento: -55 grados a +125 grados
APLICACIONES:
- Circuitos de filtrado de ruido
- Fuentes de alimentación conmutadas
- Amplificadores
- Circuitos de control Triac y SCR
- Unidades de fuente de alimentación
Serie en esta familia.
| Serie de productos | A | B | C | |
| DESHACERSE | 2.01-7.5 | 3.2-7.0 | 2-13.3 | ✉ |
5. Familia RWW
Forma de bobina (núcleo de babosa con cables)

CARACTERÍSTICAS:
- Alta supresión de EMI– Filtra eficazmente el ruido de alta-frecuencia y mejora la estabilidad del circuito.
- Baja resistencia CC– Garantiza un impacto mínimo en la transmisión de señal y potencia.
- Amplio rango de frecuencia– Adecuado para aplicaciones de banda ancha.
- Compacto y versátil– Disponible en varios tamaños para adaptarse a diferentes diámetros de cable y diseños de PCB.
- Rendimiento confiable– Mantiene las características bajo diferentes condiciones ambientales y de temperatura.
APLICACIONES:
- Líneas de suministro de energía en electrónica de consumo.
- Líneas de datos y señales en ordenadores y dispositivos de comunicación.
- Electrónica automotriz y módulos de control.
- Equipos industriales con problemas de ruido de alta-frecuencia
- Sistemas de medición e instrumentación sensibles a EMI-
Serie en esta familia.
| Serie de productos | A | B | |
| RWW | 1.6-8.0 | 2.0-31.75 | ✉ |
6.Familia PYMES
Perlas de ferrita de alta corriente para supresión de Emi

CARACTERÍSTICAS:
- Capacidad de alta corriente– Admite corrientes de hasta 15 A, adecuado para circuitos-con uso intensivo de energía.
- Supresión EMI efectiva– Impedancia optimizada a 25 MHz y 100 MHz para filtrar ruido de alta-frecuencia.
- Diseño SMD compacto– Factor de forma de montaje-superficial-que ahorra espacio para diseños de PCB flexibles.
- Amplia selección– Múltiples tipos y tamaños para satisfacer diversos requisitos de aplicaciones.
- Fiable y estable– Mantiene el rendimiento en diferentes condiciones operativas.
APLICACIONES:
- Líneas de alimentación para electrónica de consumo y dispositivos industriales.
- Líneas de señal y datos de alta-corriente en equipos informáticos y de comunicaciones
- Electrónica automotriz que requiere reducción de EMI
- Convertidores CC-CC y módulos de control de alta-corriente
- Sistemas de medición e instrumentación sensibles a EMI-
Serie en esta familia.
| Serie de productos | Impedancia25MHz | Impedancia100MHz | |
| PYME | 15-50 | 25-76 | ✉ |
7. Familia SMB3H
Perlas supresoras multilínea

CARACTERÍSTICAS:
- Manejo de alta corriente: adecuado para circuitos con grandes requisitos de corriente.
- Excelente supresión de EMI: reduce eficazmente el ruido de alta-frecuencia.
- Baja resistencia CC: impacto mínimo en las líneas de señal y alimentación.
- Paquete SMD compacto: ahorra espacio en la PCB y es fácil de montar.
- Rendimiento confiable: características estables en todas las condiciones ambientales y de temperatura.
APLICACIONES:
- Líneas de suministro de energía en electrónica de consumo y dispositivos industriales.
- Líneas de señal y datos de alta-corriente en computadoras y equipos de comunicación
- Electrónica automotriz y módulos de control.
- DC-Convertidores DC y circuitos de administración de energía
- Sistemas de medición e instrumentación sensibles a EMI-
Serie en esta familia.
| Serie de productos | Impedancia25MHz | Impedancia100MHz | |
| SMB3H | 46-435 | 73-580 | ✉ |
8. Familia SMB4B
Cuenta de potencia SMD

CARACTERÍSTICAS:
- Tamaño pequeño, alta corriente, alto rendimiento.
- Baja DCR, excelente capacidad de supresión de EMI.
- Adecuado para equipos de montaje en superficie.
- Temperatura de funcionamiento: -40 grados a 105 grados
APLICACIONES:
- VTR, decodificador-digital, monitor LCD
- Convertidores CC/CC, xDSL
- Equipos de comunicación inalámbrica.
Serie en esta familia.
| Serie de productos | Impedancia25MHz | Impedancia100MHz | |
| SMB4B | 125-800 | 210-800 | ✉ |
9. Familia SMB5H
Cuenta de ferrita de 5 orificios con supresión SMD EMI

CARACTERÍSTICAS:
- Calificación de alta corriente
- Inductor de perlas de bajo DCR y alto IDC
- Diseño compacto y sencillo con alta fiabilidad.
- Muy buena solución SMD para inductor de banda ancha tradicional
- Perlas de ferrita axiales con orificio pasante para supresión de EMI
- Perlas bobinadas de alambre de montaje-en superficie con alta frecuencia y supresión de EMI
APLICACIONES:
- Convertidores de módems, PDP, LCD y televisores
- Radios móviles, convertidores CC/CC
- Dispositivos de filtrado de ruido.
- Circuitos de control de vía y SCR
- Equipos de comunicación inalámbrica.
- Unidad de disco de computadora y placa de PC para filtrar la EMI de fuentes externas como radios de automóviles, teléfonos móviles y videograbadoras.
Serie en esta familia.
| Serie de productos | A | B | C | |
| SMB5H | 5.0 | 4.6-5.0 | 5.5-8.5 | ✉ |
10. Familia T
Núcleo toroidal
CARACTERÍSTICAS:
- Construcción de núcleo de ferrita
- Diseño en forma toroidal (anillo)
- Cumple con los estándares FCC, VDE, CSA, CE, VCCI
- Excelente supresión de EMI/RFI
- Amplia gama de tamaños disponibles
- Temperatura de funcionamiento: -25 grados a +85 grados
- Temperatura de almacenamiento: -55 grados a +125 grados
APLICACIONES:
- Circuitos de filtrado de ruido
- Fuentes de alimentación conmutadas
- Amplificadores
- Circuitos de control Triac y SCR
- Unidades de fuente de alimentación
Serie en esta familia.
| Serie de productos | Impedancia25MHz | Impedancia100MHz | |
| T | 10-30 | 50-80 | ✉ |
11. Familia R8H-4TS

CARACTERÍSTICAS:
- Alta capacidad de corriente: soporta cargas de corriente pesadas de manera eficiente.
- Supresión superior de EMI: filtra eficazmente el ruido de alta-frecuencia.
- Baja resistencia CC: garantiza una caída de voltaje mínima y una transmisión de señal estable.
- Diseño SMD compacto: ahorra espacio en la PCB y es fácil de montar en superficie.
- Estable y confiable: mantiene el rendimiento a pesar de las variaciones ambientales y de temperatura.
APLICACIONES:
- Líneas de suministro de energía en electrónica de consumo y dispositivos industriales.
- Líneas de señales y datos de alta-corriente en sistemas informáticos y de comunicación
- Electrónica automotriz y módulos de control.
- DC-Convertidores DC y circuitos de administración de energía
- Sistemas de medición e instrumentación sensibles a EMI-
Serie en esta familia.
| Serie de productos | Impedancia25MHz | Impedancia100MHz | |
| R8H-4TS | 650 | 900 | ✉ |
12.SMT Inductor acoplado Serie SMB
CARACTERÍSTICAS:
- Perfil bajo, tipo SMD para-diseño de PCB que ahorra espacio
- La construcción con blindaje magnético minimiza la interferencia EMI
- Capacidad de manejo de alta corriente con DCR bajo para una pérdida de energía mínima
- Alto almacenamiento de energía por fase con excelente rendimiento de acoplamiento
- Múltiples tamaños de paquete disponibles: 0620, 0630, 1040, 1350, 1375, 1440, 1480, 1490, 1740, 1970
- Rango de inductancia de 80 nH a 420 nH por fase
- Rango de temperatura de funcionamiento: -40 grados a +125 grados (incluido el aumento de temperatura propia)
- Provisto de embalaje con cinta transportadora en relieve para montaje automatizado.
- Cumple con RoHS y no contiene halógenos
- Inductores personalizados disponibles para cumplir con los requisitos exactos
APLICACIONES:
- Módulos reguladores de voltaje (VRM) multifásicos
- VRM de alta densidad de potencia para aplicaciones de servidor y de escritorio
- Fuentes de alimentación de la unidad central de procesamiento (CPU) y de la unidad de procesamiento de gráficos (GPU)
- Entrega de energía del circuito integrado de aplicación específica (ASIC)
- Sistemas de almacenamiento y redes de datos.
- Módulos de punto-de-carga (POL) de corriente alta
- Reguladores Vcore
- Convertidores CC-CC e inversores CC-CA
- Circuitos de fuente de energía
SHINHOM se dedica a establecer un alto nivel de excelencia para las industrias que integran o utilizan tecnologías magnéticas en nuestraPerlas de filtro EMI de orificio pasanteproductos.
