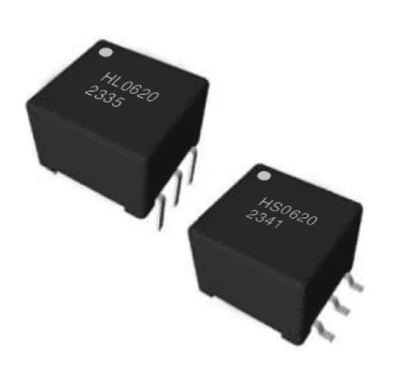

*Como especialista en SEO en la industria electrónica, he visto que innumerables transformadores falla en los compartimentos del motor . hoy, decodificaré cómo los materiales avanzados y la ingeniería térmica resuelven el desafío de 125 grados, con estrategias respaldadas por física validadas por TDK y proyectos EV del mundo real .**
🔥 La crisis de 125 grados en electrónica automotriz
Tres modos de falla crítica Transformadores de peste en las bahías del motor:
Saturación del núcleo
A 125 grados, BS (densidad de flujo de saturación) cae a70% of room-temperature value → inductance collapses >20%
Grieta epoxi
CTE desajustado: cobre (18 pp/ grado) frente a epoxi (60ppm/ grado) → Riesgo de delaminación ↑ 300% en shock térmico
Pelado de cobre
Creep stress >5MPA bajo vibración de alta temperatura → picos de resistencia de devanado
Por qué fallan los diseños tradicionales:
Ferritas estándar (E . G ., PC47) Muestra un 30% de pérdidas más altas que PC95 a 100kHz/200MT
Silicone potting cracks at >Ciclos térmicos de 150 grados → Fuga de refrigerante en sistemas refrigerados por líquidos
🛡️ Regla 1: Revolución material y optimización estructural
Showdown de materiales centrales (100kHz/200mt)
| Material | Pérdida @25 grados | Pérdida @125 grados | Temperatura de curie | Impacto en el costo |
|---|---|---|---|---|
| PC95 | 1.14w/cm³ | 1.14w/cm³ | 220 grados | +15% |
| PC47 | 0.98W/cm³ | 1.30w/cm³ | 210 grados | Base |
| Nanocristalino | 0.45W/cm³ | 0.48W/cm³ | 560 grados | +40% |
Fuente: Hoja de datos de material TDK 2022
Innovación epoxi:
Relleno nano-al₂o₃: Aumenta la conductividad térmica de 0.2 → 1.8w/mk
Proceso de curación de pasos: 50 grados → 120 grados → 150 grados (1h cada uno) reduce las burbujas a<0.1%
❄️ Regla 2: Diseño de vía térmica

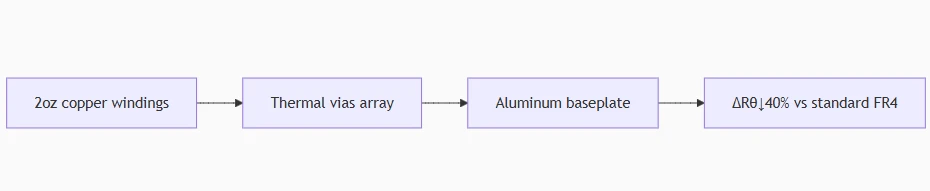

Drenaje de calor a nivel de PCB
Integración de enfriamiento de tive:
Placa fría de microcanal:
Contact pressure >20kPA → Resistencia térmica<0.05℃/W
La velocidad de flujo 2m/s logra una caída de temperatura de 15 grados
Material de cambio de fase (PCM):
La parafina mejorada por metal (k =8 w/mk) absorbe 200J/g durante las oleadas de IGBT
📊 Regla 3: Monitoreo inteligente y validación del modelo
Sensores de NTC incrustados:
Enterrado en devanados secundarios → ± 3% de precisión
Triggers frequency throttling when T>110 grados
Flujo de trabajo de simulación FEA:
| Objetivo de simulación | Herramienta | Método de validación |
|---|---|---|
| Térmico transitorio | Ansys Icepak | Termografía |
| Estrés térmico | Multifísica de comsol | Detección de vacío de rayos X |
| Predicción de por vida | Modelo de Arrhenius | 1, 000 H Prueba de calor húmedo |
⚡ Estudio de caso: convertidor DC-DC de híbrido leve de 48V
Modo de falla: La eficiencia cayó a 88% @125 grados con PC47 Core
Solución:
PC95 Core + 2 Oving de cobre oz
PCM -8 F Material de cambio de fase en la placa base
Resultados:
93.2% Eficiencia a 125 grados
Pasó la prueba de vibración ISO 16750-4 (10-500 Hz Random)
Aumento de costos: 18% → compensación en un 30% más larga de vida útil
🚀 Tecnología futura: más allá de epoxi y cobre
ALN sustratos de cerámica:
Thermal conductivity >170W/MK (9 × más alto que el epoxi)
Núcleos de red impresos en 3D:
50% de reducción de peso + 2 × área de superficie para la convección
Control térmico impulsado por IA:
Predicción de pérdida en tiempo real → ajuste de frecuencia dinámica
